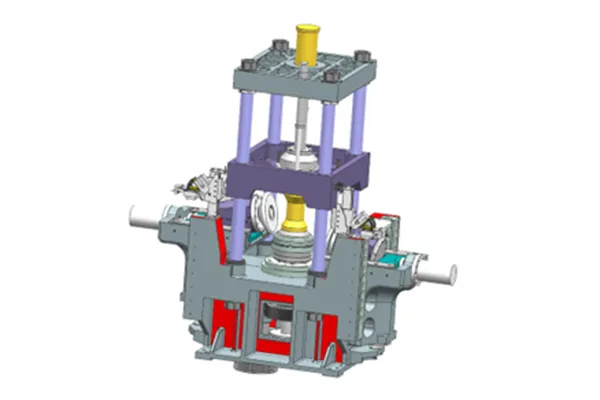

Máquina de Conformação por Repuxo para Discos de Rodas

Fluxo do Processo Fluxo do Processo

Especificações

Modelo	XYJ-550	XYJ-650
Fonte de energia	AC 380V/3fase/50HZ	AC 380V/3fase/50HZ
Potência nominal	46kW	55kW
Espessura do disco de roda	≤5mm	≤8mm
Diâmetro do disco de roda	10-19 polegadas	16-25 polegadas
Altura do disco de roda	＜140mm	＜160mm
Diâmetro da chapa de aço circular	220-610mm	350-782mm
Tempo de giro	≤20-28s	≤30-35s
Velocidade do eixo principal	0-394r/min (alteração de velocidade contínua)	0-394r/min (alteração de velocidade contínua)
Potência do motor do eixo principal	180kW	220kW
Força de fixação do cilindro superior	500KN	600KN
Curso do cilindro superior	550mm	600mm
Força de avanço do cilindro axial	540KN	600KN
Curso axial do cilindro	350mm	400mm
Curso do cilindro axial	580KN	630KN
Curso do cilindro principal	220mm (ajustável)	220mm (ajustável)
Pressão do cilindro de descarregamento	80KN	100KN
Curso do cilindro de descarregamento	240mm	300mm
Peso da máquina	26T	30T

Características

A máquina de conformação por repuxo para discos de rodas de aço oferece uma capacidade aprimorada de redução de espessura de parede, superando equipamentos de giro similares no mercado, que normalmente suportam materiais com redução de espessura de 20 mm ou menos.
Capaz de formar discos de roda com diâmetros que variam de 5,5 polegadas a 25 polegadas, tanto para designs com câmara de ar quanto sem câmara de ar, a máquina de formação por fluxo vertical oferece maior versatilidade em comparação com outros modelos, que possuem capacidades de diâmetro limitadas.
Projetada para lidar com aço de alta resistência com uma resistência mínima à tração de 440 MPa, enquanto equipamentos convencionais de formação por fluxo geralmente são limitados a materiais com resistência à tração de 380 MPa ou inferior.
O arco e o ângulo de pressão da roda de formação na máquina de giro. de discos são projetados e ajustáveis com precisão para produzir um acabamento de superfície liso e ordenado no produto formado, superando os acabamentos mais rugosos típicos dos equipamentos de espinação comparáveis.
Utilizando perfiladores servo, a máquina de formação por fluxo garante ajustes fáceis e confiáveis de contorno para uma formação precisa dos perfis dos discos.
Um sistema opcional totalmente automatizado de carregamento e descarregamento permite a transferência contínua de blank de entrada até a conclusão, sem a necessidade de manuseio manual, ao contrário de muitas máquinas de giro de discos que exigem intervenção manual.
O diâmetro do fuso principal da máquina de giro foi aumentado de 220 mm para 260 mm, com rolamentos maiores e rolamentos de esferas de empuxo pesados para suportar maior capacidade de carga. Acionado por um motor síncrono de ímã permanente eficiente, o fuso fornece torque constante e ajuste de velocidade contínuo, acomodando discos de diferentes diâmetros.
O suporte do fuso na câmara de espinação foi reforçado de 140 mm para 150 mm, com rolamentos NSK personalizados projetados para lidar com a espinação de alta carga para chapas de aço forte e corpos tubulares longos.
Reforçado com rolamentos de esferas de empuxo pesados, o fuso superior mantém a estabilidade tanto nas operações de prensagem quanto de giro, garantindo qualidade e desempenho consistentes na produção de discos.
